Productdetails:
|
| Ruw staalmateriaal: | Q235B, Q355B | oppervlaktebehandeling: | Het schilderen of Hot-dip galvaniseert |
|---|---|---|---|
| Geschoten het vernietigen niveau: | Sa 2,5 | Levensduur: | 50 jaar |
| Muur en Dak: | Glaswol | Type: | Zwaar staalpakhuis |
| Het werk werkingsgebied: | Ontwerp, Vervaardiging, Installatie | Toepassing: | Het pakhuis van de het staalstructuur van het bundeldak, workshop |
| Hoog licht: | De bouw van de staalstructuur,de gebouwen van de metaalopslag,Het Pakhuis van de het Staalstructuur van het bundeldak |
||
Van de het Staalstructuur van het bundeldak van de het Pakhuisbouw de Vervaardiging van de het Metaalbundel
Het dak van de staalbundel is één soort structuur die die uit staven bestaan door scharnieren op elk eind worden aangesloten. De bundels zijn over het algemeen vlak of ruimtediestructuren uit rechte bars met driehoekige elementen worden samengesteld. De leden van bundels worden hoofdzakelijk onderworpen aan asspanning of druk, om volledig gebruik van de sterkte van materialen te maken. Wanneer de spanwijdte groot is, kan het materialen besparen, het dode die gewicht verminderen en de stijfheid verhogen met de echte Webstraal wordt vergeleken.
Wij ontwerpen de tekening, vervaardigen alle staalkolommen, stralen, purlin, ect, installeren de staalstructuur en het paneel, window&doors voor onze cliënt.
| Naam | Het Pakhuis van het de Bundeldak van de staal Ondersteunende Structuur |
| Structuurtype | Enige rand voor elke spanwijdte, 7 ononderbroken spanwijdten met bureau en de provisiekamerbouw |
| Lengte | 80m |
| Breedte | 50m |
| Eave Hoogte | 10m |
| Dakhelling | 10% |
| Gable Wall Column Spacing | 7.5m |
| Dak |
paneel van de de Glaswolsandwich van 75 mm het dikke |
| Muur | paneel van de de Glaswolsandwich van 75 mm het dikke |
| Deur | Schuifdeur |
| Venster | PVC/alu. legeringsvenster |
| Hoogteverschil tussen binnen en openlucht | 300mm |
| Het hoofdsysteem van het Staalkader | |
| Hoofdstructuur | H het sectiestaal Q355, alkydhars het schilderen, twee het primaire schilderen, twee eindigt schilderend. |
| Dakpurlin | Gegalvaniseerd XZ160*60*20*2.5, |
| Muurpurlin | Gegalvaniseerd XZ160*60*20*2.5, |
| Intensieve bout | Rang 10,9 |
| De bout van de draaigesp | M20+2, staal Q235, verwerking |
| Ankerbout | M24, staal Q235, verwerking |
| Gewone bout | Gegalvaniseerde bout M20 |
| Gewone bout | Gegalvaniseerde bout M12 |
| Steunnoot | Gegalvaniseerde bout M12 |
| Vastbindend Systeem | |
| Dwarssteun | Φ20 om staalbar Q235, verwerk en schilderde (alkydhars die schilderen) |
| Hoeksteun | L50*5 hoekstaal Q235, proces en geschilderd (alkydhars die schilderen) |
| Kolom het vastbinden | Φ25 om staalbar Q235, verwerk en schilderde (alkydhars die schilderen) |
| Verbindingsstang | Φ127*3 staalpijp Q235, proces en geschilderd (alkydhars die schilderen) |
| Beslagsteun | Φ32*2.5, Φ12 om staalbar Q235, proces en geschilderd (alkydhars die schilderen) |
| Muur & Daksysteem | |
| Dakpaneel | Het paneel van de glaswolsandwich |
| Muurpaneel | Het paneel van de glaswolsandwich |
| Randdekking | 0.5mm kleurenplaat, hoek Alu. |
| Montage & toebehoren | Spijkers, lijm enz. |
| Unpoweredventilator | Diameter Φ600, roestvrij staal |
| De band van de hemelverlichting | 1.2mm FRP, dubbele laag |
| Schuifdeur | de deur van het sandwichpaneel |
| Het systeem van de dakdrainage | |
| Goot | 0.5mm de plaat van het kleurenstaal |
| Rainspoutpijpen | Φ110 pvc-pijp |
Onze ingenieurs zullen Lay-outtekening, winkeltekening, 3D Tekla-model, installatietekening volgens het project ontwerpen.
Al structuurcomponenten, panelen, bouten en de soort toebehoren zullen bewell ingepakt met standaardpakket geschikt oceaanvervoer en geladen in ' HK 40.
Alle producten worden geladen bij de ladingsplaats van onze fabriek gebruikend kraan en vorkheftruck door onze geschoolde arbeiders, die de te beschadigen goederen zullen verhinderen.

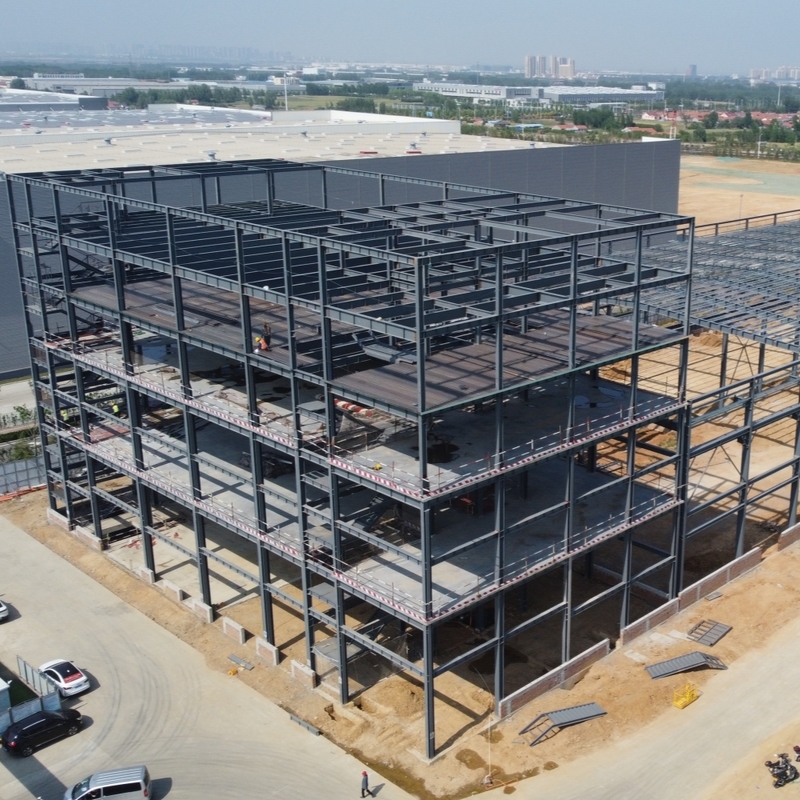

Wij kunnen de lichte en zware gebouwen van de staalstructuur, zoals pakhuis, workshop, opslag produceren, bouwmaterialen, het hoge het bureau van het stijgingsstaal buiding, fabriek, installatie, tentoonstellingszaal, staaltegel.
De volgende vraag die wij hebben moeten om het weten alvorens de prijs te maken. Enkel voel vrij om te vullen wat u weet.
| 1 | Plaats (waar zal worden gebouwd?) | _____country, gebied |
| 2 | Grootte: length*width*height | _____mm*_____mm*_____mm |
| 3 | windlading (max. windsnelheid) | _____kn/m2, _____km/h, _____m/s |
| 4 | sneeuwlading (max. sneeuwhoogte) | _____kn/m2, _____mm |
| 5 | anti-aardbeving | _____level |
| 6 | brickwall of niet nodig | Als ja, hoge 1.2m of hoge 1.5m |
| 7 | thermische isolatie | Als ja, zal EPS, glasvezelwol, rockwool, Pu-sandwichpanelen worden voorgesteld; . als niet, zullen de metaalstaalplaten o.k. zijn. De kosten van de laatstgenoemden zullen veel zijn lager dan dat van de eerstgenoemden |
| 8 | deurhoeveelheid & grootte | _____units, ___(breedte) mm*___ (hoogte) mm |
| 9 | vensterhoeveelheid & grootte | _____units, ___(breedte) mm*___ (hoogte) mm |
| 10 | of niet nodig kraan | Als ja, _____units, max. die weight____tons opheffen; max. het opheffen hoogte _____m |
